一、ISA1932喷嘴

　　ISA1932喷嘴是由垂直于轴线的入口平面部分、两个圆弧曲面构成的入口收缩部分和与之相接的圆柱形喉部及保护槽组成。

　　取压方式为角接取压，分为单独钻孔取压和环隙取压二种形式。

　　管道连接方式：直接焊接方式，法兰连接方式。为方便现场安装也可将取压管部分整体连接好，做成一体式喷嘴。

　　直接焊接式标准喷嘴：由取压装置，喷嘴及短管组成，适合用于主蒸汽，主给水流量的测量等高温高压的场合，采用管道单独钻孔取压方式。

　　法兰连接标准喷嘴：由法兰、喷嘴、及取压装置组成，适合测量低中压介质。

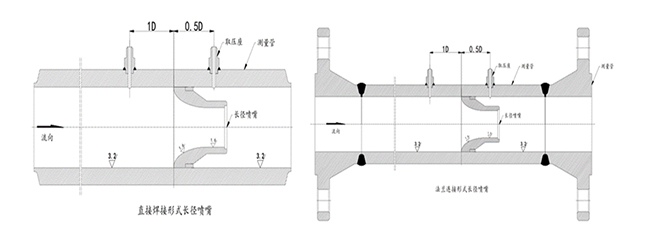

　　二、长径喷嘴：长径喷嘴结构形式和技术要求须严格遵循国际标准 ISO5167-2003 或国家标准 GB/T2624-2006的规定。

　　长径喷嘴的取压方式为D-D/2径距取压方式。

　　长径喷嘴的量程比为 1:3～1:5， 重复性好。

　　长径喷嘴主要用于电厂主蒸汽，主给水的测量等高温高压的场合，与工艺管道为焊接形式连接，提高了使用的可靠性。

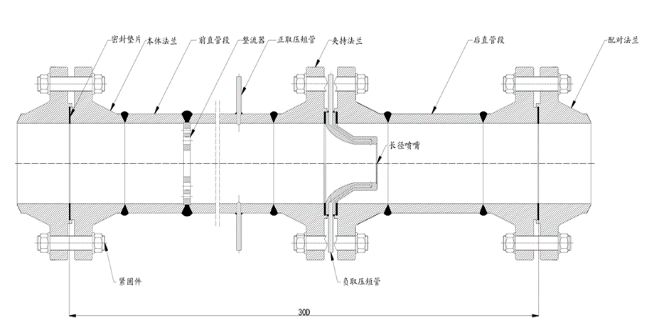

　　2.5、ASME 长径喷嘴：ASME 长径喷嘴由美国机械工程师协会推荐，设计标准ASME-PTC6-1996.，结构复杂，加工难度大，成本比较高。

　　该装置的取压方式为喉部取压，它由前 20D，后 10D 测量管，连接法兰、取压法兰、喷嘴、整流器、取压短管、紧固件及密封垫片组成。

　　ASME 长径喷嘴的测量结果通常作为汽轮机验收的基础，故它需要在实验台上进行实流标定，修正流出系数，确保装置的精度。
